Video Türsprechanlage 3-Familienhaus 7" in Weiß mit Unterputz  Außenstelle  RFID Edelstahl

EV-7G-WS Video-Türsprechanlage für 3-Familienhäuser – mit Unterputz-Außenstation EV622F, Starlight-Kamera, RFID-Zugang und 7" Touchmonitoren

Die EV-7G-WS Video-Türsprechanlage ist eine moderne Komplettlösung für 3-Familienhäuser, die höchste Ansprüche an Sicherheit, Design und Funktionalität erfüllt. Mit der eleganten Unterputz-Außenstation EV622F-S3 und drei hochwertigen Innenmonitoren bietet das System ein zuverlässiges und komfortables Türkommunikationssystem für jedes Mehrparteienhaus.

Die Außenstation ist aus robustem, gebürstetem Edelstahl gefertigt und wird bündig in die Fassade integriert. Sie verfügt über eine hochauflösende 2-Megapixel-Starlight-Kamera mit einem extrem weiten Blickwinkel von 170°, sodass Besucher auch bei schlechten Lichtverhältnissen klar erkannt werden können. Zusätzlich ist ein RFID-Zugang integriert, über den bis zu 320 Nutzer komfortabel und sicher das Gebäude betreten können. Drei beleuchtete Klingeltaster sorgen für eine klare Zuordnung der Wohneinheiten.

Im Innenbereich kommen drei moderne EV-7G-WS Monitore zum Einsatz. Jeder Monitor besitzt ein 7-Zoll-Touchdisplay, das eine intuitive Bedienung ermöglicht. Die integrierte WLAN-Funktion erlaubt es, Türklingelrufe direkt an eine Smartphone-App weiterzuleiten. So können Sie auch von unterwegs sehen, wer vor der Tür steht, mit Besuchern sprechen und gegebenenfalls die Tür öffnen. Die Monitore unterstützen zudem die Integration von ONVIF-kompatiblen IP-Kameras und bieten eine praktische Bild-in-Bild-Ansicht (PIP), mit der zwei Kameras gleichzeitig angezeigt werden können – etwa die Türstation und eine Überwachungskamera im Eingangsbereich.

Die Stromversorgung des gesamten Systems erfolgt über den mitgelieferten PC9 Hutschienen-Trafo, der über ein 2-Draht-BUS-System eine Reichweite von bis zu 200 Metern unterstützt. Dies ermöglicht eine flexible Installation auch in größeren Gebäuden mit mehreren Etagen. Bis zu vier Monitore lassen sich im Haus installieren – ideal zur Nutzung in Wohnräumen, im Büro oder auf verschiedenen Etagen.

Artikeldetails EV-7G-WS Monitor:

• Artikeltyp: Videotürsprechanlage-Inneneinheit
• Anschlussadern: 2 Drähte
• Schaltung: BUS, Stern, Baum und Freie Schaltung. Strukturierte Schaltungen können mit den Zusatzmodulen EV-BC4 Modul (Sternschaltung) , EV-SW4 Modul und dem EV-LAN Modul für vernetzte Schaltungen
• Aufzeichnung in Abwesenheit: Ja, 118 Fotos intern, mit Speicherkarte erweiterbar (max 128Gb, danach werden auch kurze Videos gespeichert)
• Bedienoberfläche: Touch-Screen
• Deutschsprachige Menüführung: Ja
• Display (Zoll): 7
• Display Maße (cm): 17,78
• Display Art: IPS TFT Display
• Display Auflösung: 1024x600 Pixel RGB: 16/9
• Überwachungsfunktion: Ja, mit Normalansicht, Quad Ansicht und PIP Ansicht, über die Kamera der Außenstelle, als auch über Onvif IP Kameras die sich im selben Netzwerk befinden
• Einstellmöglichkeiten: Kontrast, Helligkeit, Gesprächslautstärke, Klingelton, Weiterletung auf's Smartphone, IP Kameras ect.
• Inneneinheit max. Anzahl: 4 Monitore pro Klingeltaster möglich
• Inneneinheit Farbe: Weiss
• Inneneinheit Abmessungen (mm): 161 Hoch x 174 Breit x 22 Tief
• Inneneinheit Montage: Aufputz mit metallischer Halterung
• Integrierte Türöffnerfunktion: Ja, bis zu 2 Türöffner steuerbar
• Interkom Funktion: Ja
• Klingellautstärke Einstellbar: Ja
• Klingel-Melodie Anzahl: 22
• Sprechfunktion: Ja, Freisprechfunktion beidseitig
• Sonderfunktionen: Fernzugriff und Weiterleitung auf die Anlage über kostenlose App
• Zusatzanschlüsse Monitor für: Etagentaster
• Erweiterbarkeit: Alle Teile aus der EV-Serie und Onvif IP Kameras die sich im selben Netzwerk befinden
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Inneneinheit Betriebsspannung: 20-28V DC
• Inneneinheit Stromversorgung: 26V vom mitgelieferten Trafo mit 2 Adern über die BUS Leitung
• Stromverbrauch: 1,5W im Standby, 4W in Betrieb

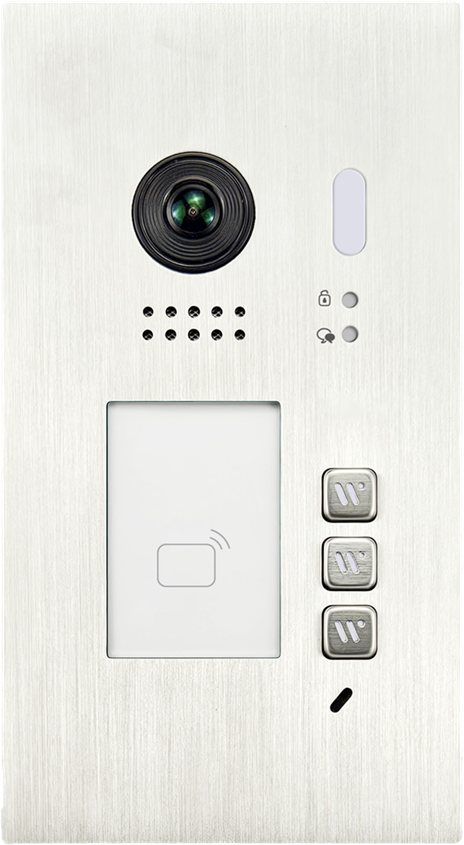

Artikeldetails EV622F-S3 Außenstelle:

• Artikeltyp: Videotürsprechanlage -Ausseneinheit
• Anschlussadern: 2
• Türsprechanlage Montage:  Unterputz
• Einstellmöglichkeiten Video Türsprechanlage: Türöffner, RFID Karten und Adressen
• Kamera Auflösung: 2 Megapixel mit Starlight Nachtsichtfunktion
• Video Türsprechanlage Kamerawinkel (Betrachtungswinkel in°): 170° Weitwinkel Fischaugenkamera
• Live Überwachung Klingelanlage: Ja
• Video Türsprechanlage Nachtsichtfunktion: Ja
• Beleuchtung inkl.: LED
• Klingelanlage Nachtsichtfunktion Reichweite (m): Bis 4m
• Namensschild beleuchtet: Ja, das Namenschild wird von innen eingelegt und beleuchtet
• Türöffnerfunktion: Ja, es kann ein Türöffner direkt intern über die Ausseneinheit angeschlosssen werden, Türöffner Lesitungsaufnahme darf jedoch nicht höher sein als 250mA, falls höher müssen sie ein externen 12V Gleichstrom Trafo nutzen und dann kann maximal 1A potentialfrei geschaltet werden.
• Potentialfreier Türöffnerkontakt: Ja, 12V DC mit max 1A
• Zusätzliche Möglichkeiten der Türöffnung: Mit RFID 125kHz Schlüsselanhänger für bis zu 320 Nutzer, die einfach an der Ausseneineheit angelernt und gelöscht werden können. Master-Add und Master-Delete Chip inklusive 5 Nutzer-Schlüsselanhänger im Lieferumfang enthalten.
• Türöffnunsgdauer einstellbar: Ja, von 1 - 99 Sekunden
• Freisprechfunktion: Ja
• Schutzfaktor IP: 54
• Einsatztemperatur (Grad Celsius): Von -10° bis +55°
• Zusatzanschlüsse Außenstation: Türöffner
• Erweiterbarkeit: EV-RL1 für den manipulationssicheren Anschluss des Türöffners im Schaltkasten, einen zweiten Türöffner oder eine Lichtsteuerung. Für jede Funktion wird ein seperates EV-RL1 Modul gebraucht, es können bis zu 3 Module pro Außenstelle genutzt werden.
• Video Türsprechanlagen Material Edelstahl
• Außensprechstellen Anzahl max.: Bis zu 8 Ausseneinheiten
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Ausseneinnheit Abmessungen(mm):  220 Hoch x 120 Breit x 57 Tief
• Stromversorgung Sprechanlage: Vom Trafo über die BUS Leitung
• Ausseneinheit Betriebsspannung (Volt): 20-28V DC
• Stromverbrauch: 2,3W im Standby, 3,4W in Betrieb

Artikeldetails PC9 Trafo:

• Maße: H 89 x B 70 x T 59mm
• Breite in Teilungseinheiten (TE): 4
• Spannung: 28V DC
• Leistung: 1,3A

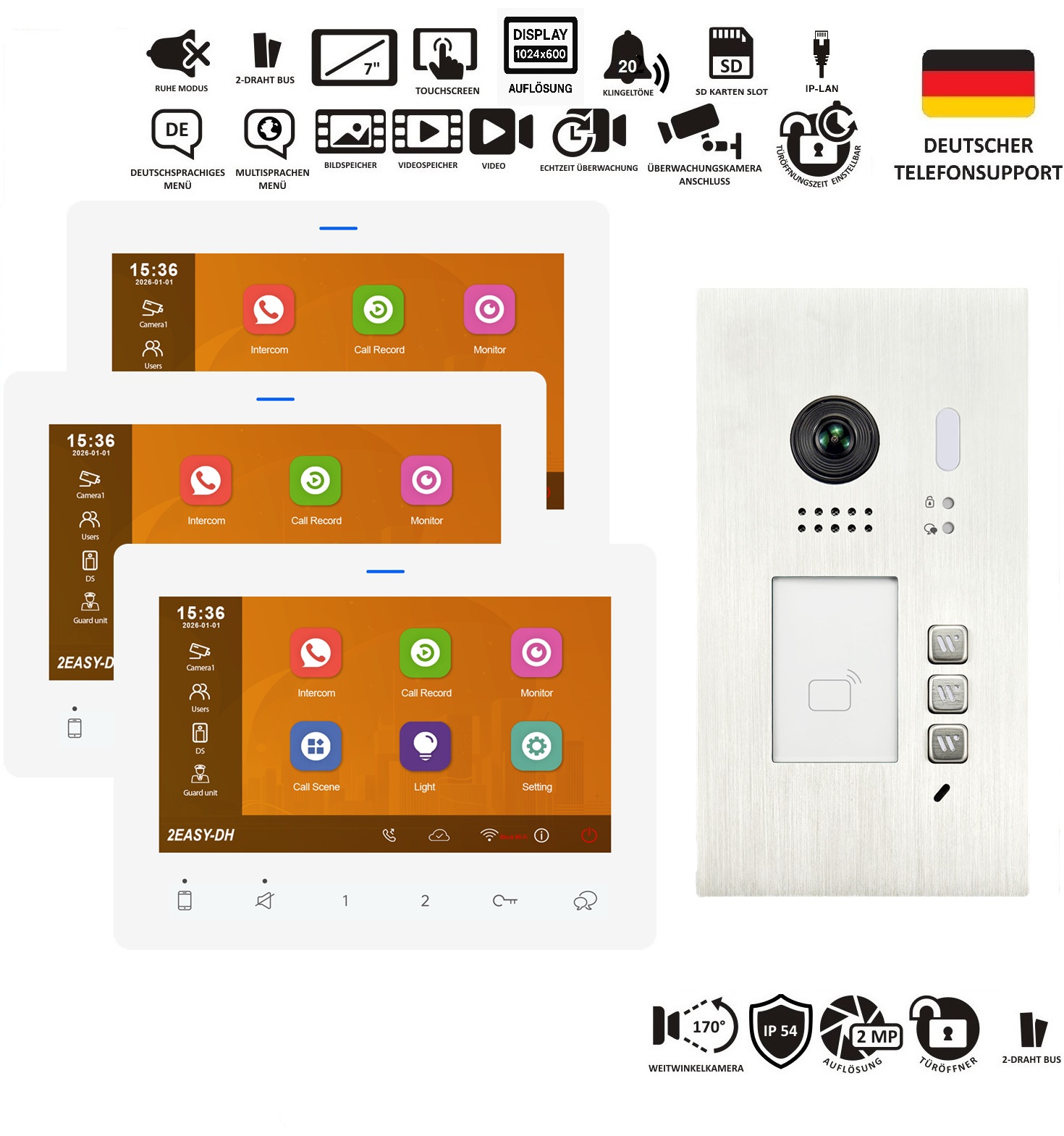

• 3x EV-7G-WS 7" Monitor in Weiß
• 1x EV622F-S3 Unterputz Außenstelle inkl. Unterputzkasten
• 1x PC9 24V Trafo
• 1x Bedienungsanleitung
• 1x Ordnungsgemässe Rechnung mit ausgewiesener Mwst.

Installation

Ganz einfache Verdrahtung mit nur 2 Drähten ohne Polarisierung. Der erforderliche Mindestquerschnitt ist 0,75mm2 pro Draht. Je nach Entfernung und Anzahl der Monitore wird ein Kabelquerschnitt von bis zu 1,5mm2 benötigt. Wenn die Drähte dünner sind, wie z.B bei CAT5, verwenden Sie bitte 2 doppelte oder sogar 3-fache Leitungspaare pro Bus-Linie. Verwenden Sie möglichst immer verdrillte Kabel (twisted, z.B JY(ST)Y 4x2x0,8, Telefonkabel, Brandmeldekabel, BUS Kabel) Falls normales Klingelkabel oder ähnliches an Ihrem Standort bereits verlegt ist, dann dies auch verwendet werden, jedoch halbiert sich dann die mögliche maximale Installationslänge von max. 200 Meter auf max.100 Meter .
