Aufputz Video Türsprechanlage 4-Familienhaus 7" Schwarz EV-7G-BS mit EV622-S4, WLAN & RFID, 2-Draht-BUS

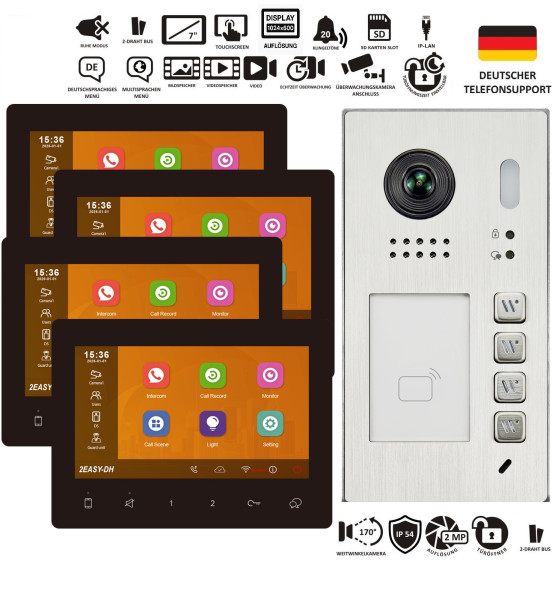

Aufputz Video Türsprechanlage für 4-Familienhaus mit schwarzen 7" Monitoren

Mit dieser Aufputz Video Türsprechanlage für das 4-Familienhaus kombinieren Sie eine robuste Edelstahl-Außenstation mit vier schwarzen 7 Zoll EV-7G-BS Innenmonitoren und moderner 2-Draht-BUS-Technik. Die Außenstelle der EV622-S4-Serie wird inklusive Regenschutzdach direkt auf die Fassade montiert und ist damit ideal für die Nachrüstung geeignet. Über die Wohnungsstationen und die WLAN-App behalten alle vier Parteien den Eingangsbereich im Blick, sprechen mit Besuchern und betätigen den Türöffner – eine komfortable Lösung für Mehrfamilienhäuser mit vier Wohneinheiten.

Edelstahl Aufputz-Außenstation EV622-S4 mit 170° Weitwinkelkamera & RFID-Zutrittskontrolle

Die EV622-S4 Außenstation besitzt ein Gehäuse aus gebürstetem Edelstahl und ist für die Aufputzmontage mit Regendach ausgelegt. Vier beleuchtete Klingeltasten mit Namensfeldern sind klar den einzelnen Wohnungen zugeordnet und sorgen für eine eindeutige Rufzuordnung. Die integrierte 2-Megapixel-Starlight-Kamera mit etwa 170° Fischaugen-Weitwinkel erfasst den Eingangsbereich nahezu lückenlos und bietet dank LED-Nachtsicht eine gute Erkennbarkeit auch bei Dunkelheit. Ein integrierter RFID-Leser ermöglicht schlüssellosen Zutritt für zahlreiche Transponder, während ein potenzialfreier Türöffnerkontakt einen elektrischen Türöffner direkt ansteuert; zusätzliche EV-Relaismodule können bei Bedarf weitere Verbraucher wie Hoflicht oder Garagentor einbinden. :contentReference[oaicite:0]{index=0}

Vier schwarze 7" EV-7G-BS WLAN-Monitore als Wohnungsstationen

In jeder Wohnung kommt ein schwarzer 7 Zoll EV-7G-BS Innenmonitor zum Einsatz, der flach zur Aufputzmontage an der Wand befestigt wird. Das IPS-TFT-Display mit Touchbedienung stellt das Kamerabild der Außenstation klar dar und wird über eine übersichtliche deutschsprachige Oberfläche gesteuert. Durch das integrierte WLAN können Klingelrufe an eine Smartphone-App weitergeleitet werden – inklusive Live-Video, Gegensprechen und Türöffnung aus der Ferne. Die Monitore unterstützen ONVIF-kompatible IP-Kameras, bieten je nach Konfiguration Bild- und Videospeicher, verschiedene Ansichtsmodi (z. B. Bild-in-Bild) sowie Interkom-Funktionen zwischen den Wohnungsstationen. :contentReference[oaicite:1]{index=1}

2-Draht-BUS Verkabelung & Hutschienentrafo – einfache Installation im Vierfamilienhaus

Die komplette Videosprechanlage arbeitet mit einem 2-Draht-BUS-System, bei dem Stromversorgung und Datensignal über dieselben zwei Adern transportiert werden. So lassen sich Baum-, Stern- oder Mischverkabelungen realisieren, und die Anlage eignet sich sowohl für Neubau als auch für die Modernisierung vorhandener Leitungen. Ein passender PC9 Hutschienentrafo wird im Elektroverteiler montiert und versorgt die Aufputz-Außenstation EV622-S4 sowie alle vier EV-7G-BS Monitore zentral mit 28 V DC über die BUS-Leitung. Die modulare EV-Serie erlaubt eine spätere Erweiterung um zusätzliche Monitore, Relaismodule oder Netzwerkkomponenten und macht die Aufputz Video Türsprechanlage zu einer zukunftssicheren Lösung für Ihr 4-Familienhaus. :contentReference[oaicite:2]{index=2}

Artikeldetails EV-7G-BS Monitor:

• Artikeltyp: Videotürsprechanlage-Inneneinheit
• Anschlussadern: 2 Drähte
• Schaltung: BUS, Stern, Baum und Freie Schaltung. Strukturierte Schaltungen können mit den Zusatzmodulen EV-BC4 Modul (Sternschaltung) , EV-SW4 Modul und dem EV-LAN Modul für vernetzte Schaltungen
• Aufzeichnung in Abwesenheit: Ja, 118 Fotos intern, mit Speicherkarte erweiterbar (max 128Gb, danach werden auch kurze Videos gespeichert)
• Bedienoberfläche: Touch-Screen
• Deutschsprachige Menüführung: Ja
• Display (Zoll): 7
• Display Maße (cm): 17,78
• Display Art: IPS TFT Display
• Display Auflösung: 1024x600 Pixel RGB: 16/9
• Überwachungsfunktion: Ja, mit Normalansicht, Quad Ansicht und PIP Ansicht, über die Kamera der Außenstelle, als auch über Onvif IP Kameras die sich im selben Netzwerk befinden
• Einstellmöglichkeiten: Kontrast, Helligkeit, Gesprächslautstärke, Klingelton, Weiterletung auf's Smartphone, IP Kameras ect.
• Inneneinheit max. Anzahl: 4 Monitore pro Klingeltaster möglich
• Inneneinheit Farbe: Schwarz
• Inneneinheit Abmessungen (mm): 161 Hoch x 174 Breit x 22 Tief
• Inneneinheit Montage: Aufputz mit metallischer Halterung
• Integrierte Türöffnerfunktion: Ja, bis zu 2 Türöffner steuerbar
• Interkom Funktion: Ja
• Klingellautstärke Einstellbar: Ja
• Klingel-Melodie Anzahl: 22
• Sprechfunktion: Ja, Freisprechfunktion beidseitig
• Sonderfunktionen: Fernzugriff und Weiterleitung auf die Anlage über kostenlose App
• Zusatzanschlüsse Monitor für: Etagentaster
• Erweiterbarkeit:Alle Teile aus der EV-Serie und Onvif IP Kameras die sich im selben Netzwerk befinden
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Inneneinheit Betriebsspannung: 20-28V DC
• Inneneinheit Stromversorgung: 26V vom mitgelieferten Trafo mit 2 Adern über die BUS Leitung
• Stromverbrauch: 1,5W im Standby, 4W in Betrieb

Artikeldetails EV622-S4 Außenstelle:

• Artikeltyp: Videotürsprechanlage -Ausseneinheit
• Anschlussadern: 2
• Türsprechanlage Montage: Aufputz mit Regenschutzdach
• Einstellmöglichkeiten Video Türsprechanlage: Türöffner, RFID Karten und Adressen
• Kamera Auflösung: 2 Megapixel mit Starlight Nachtsichtfunktion
• Video Türsprechanlage Kamerawinkel (Betrachtungswinkel in°): 170° Weitwinkel Fischaugenkamera
• Live Überwachung Klingelanlage: Ja
• Video Türsprechanlage Nachtsichtfunktion: Ja
• Beleuchtung inkl.: LED
• Klingelanlage Nachtsichtfunktion Reichweite (m): Bis 4m
• Namensschild beleuchtet: Ja, das Namenschild wird von innen eingelegt und beleuchtet
• Türöffnerfunktion: Ja, es kann ein Türöffner direkt intern über die Ausseneinheit angeschlosssen werden, Türöffner Lesitungsaufnahme darf jedoch nicht höher sein als 250mA, falls höher müssen sie ein externen 12V Gleichstrom Trafo nutzen und dann kann maximal 1A potentialfrei geschaltet werden.
• Potentialfreier Türöffnerkontakt: Ja, 12V DC mit max 1A
• Zusätzliche Möglichkeiten der Türöffnung: Mit RFID 125kHz Schlüsselanhänger für bis zu 320 Nutzer, die einfach an der Ausseneineheit angelernt und gelöscht werden können. Master-Add und Master-Delete Chip inklusive 5 Nutzer-Schlüsselanhänger im Lieferumfang enthalten.
• Türöffnunsgdauer einstellbar: Ja, von 1 - 99 Sekunden
• Freisprechfunktion: Ja
• Schutzfaktor IP: 54
• Einsatztemperatur (Grad Celsius): Von -10° bis +55°
• Zusatzanschlüsse Außenstation: Türöffner
• Erweiterbarkeit: EV-RL1 für den manipulationssicheren Anschluss des Türöffners im Schaltkasten, einen zweiten Türöffner oder eine Lichtsteuerung. Für jede Funktion wird ein seperates EV-RL1 Modul gebraucht, es können bis zu 3 Module pro Außenstelle genutzt werden.
• Video Türsprechanlagen Material Edelstahl
• Außensprechstellen Anzahl max.: Bis zu 8 Ausseneinheiten
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Ausseneinnheit Abmessungen(mm): 178 Hoch x 94 Breit x 38 Tief
• Stromversorgung Sprechanlage: Vom Trafo über die BUS Leitung
• Ausseneinheit Betriebsspannung (Volt): 20-28V DC
• Stromverbrauch: 2,3W im Standby, 3,4W in Betrieb

Artikeldetails PC9 Trafo:

• Maße: H 89 x B 70 x T 59mm
• Breite in Teilungseinheiten (TE): 4
• Spannung: 28V DC
• Leistung: 1,3A

LIEFERUMFANG

• 4x EV-7G-BS 7" Monitor in Schwarz
• 1x EV622-S4 Aufputz Außenstelle inkl. Regenschutzdach
• 1x PC9 24V Trafo
• 1x Bedienungsanleitung
• 1x Ordnungsgemässe Rechnung mit ausgewiesener Mwst.
