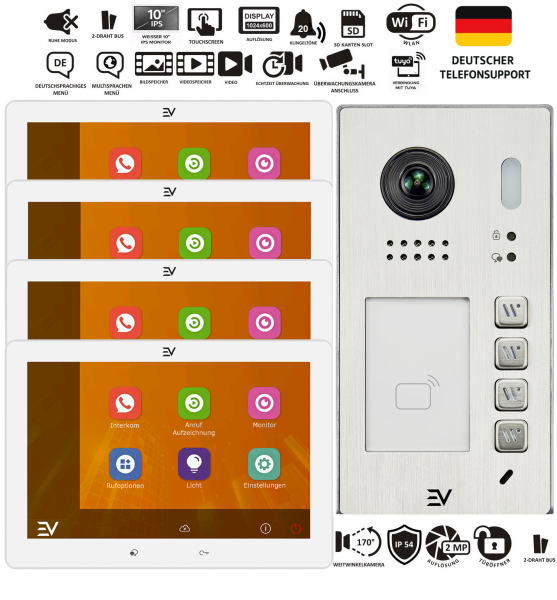

10" Aufputz Video Türsprechanlage 4-Familienhaus Weiß Set mit 4x EV481 Monitor, RFID & 2-Draht-BUS

Aufputz Video Türsprechanlage für 4-Familienhaus mit 10" Monitoren

Dieses Aufputz-Set richtet sich an Eigentümer und Vermieter, die eine hochwertige Video Türsprechanlage für ein 4-Familienhaus suchen. Die robuste Edelstahl-Außenstation zur Aufputzmontage wird mit vier großen 10 Zoll Innenmonitoren in Weiß kombiniert und bildet eine komplette Video-Klingelanlage mit Kamera, Sprechfunktion und Türöffnersteuerung. Die hausinterne Kommunikation läuft über ein 2-Draht-BUS-System, sodass Bildsignal, Audio und Versorgungsspannung über nur zwei Adern übertragen werden – ideal für die Nachrüstung in bestehenden Gebäuden oder die Modernisierung älterer Klingelanlagen.

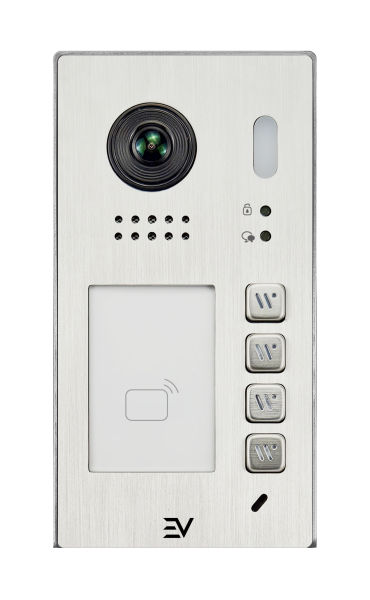

Edelstahl-Außenstation zur Aufputzmontage mit 4 Ruftasten, RFID & 170° Kamera

Die Außenstelle orientiert sich konstruktiv an der EV622-S-Serie und wird mit Regenschutzdach direkt auf der Fassade montiert. Sie verfügt über vier getrennte Klingeltaster mit beleuchteten Namensschildern – perfekt für ein klassisches 4-Familienhaus oder ein kleines Mehrparteienobjekt. Im Zentrum sitzt eine 2-Megapixel-Starlight-Farbkamera mit etwa 170° Fischaugen-Weitwinkel, die den Eingangsbereich großflächig erfasst; LED-Nachtsicht sorgt auch bei Dunkelheit für ein gut erkennbares Bild. Der integrierte RFID-Leser ermöglicht schlüssellosen Zugang per Transponder für zahlreiche Nutzer, während ein potenzialfreier Türöffnerkontakt den direkten Anschluss eines elektrischen Türöffners erlaubt – optional erweiterbar über Relaismodule für weitere Funktionen wie Licht- oder Garagentorsteuerung.

Vier weiße 10" Innenmonitore EV481 – großzügiges Display & intuitive Bedienung

Jede Wohneinheit erhält einen eigenen 10 Zoll EV481 Innenmonitor in Weiß, der flach zur Aufputz-Montage an der Wand befestigt wird. Das große IPS-TFT-Display bietet eine sehr gute Darstellung des Kamerabildes und wird bequem über einen kapazitiven Touchscreen bedient. Pro Wohnung können Klingelereignisse angezeigt, Gespräche geführt und der Türöffner ausgelöst werden; je nach Ausbau ist zudem ein Bild- oder Videospeicher über microSD realisierbar, um Besucher bei Abwesenheit zu dokumentieren. Weitere Komfortfunktionen wie Interkom zwischen den Wohnungsstationen, einstellbare Klingelmelodien und Lautstärken sowie die Einbindung zusätzlicher Überwachungskameras machen diese Aufputz Videosprechanlage zu einer vielseitigen Lösung für Vierfamilienhäuser.

2-Draht-BUS-Verkabelung & zentraler Hutschienentrafo für einfache Installation

Die komplette 4-Familien Video Türsprechanlage ist als 2-Draht-BUS-System ausgeführt: Alle Komponenten werden über zwei Leitungen miteinander verbunden, wodurch sich Baum-, Stern- oder Mischverkabelungen problemlos umsetzen lassen. Ein Hutschienentrafo (z. B. PC9 mit 28 V DC und rund 1,3 A Leistung) wird im Sicherungskasten montiert und versorgt die Aufputz-Außenstation sowie alle vier 10" Innenmonitore zentral über die BUS-Leitung. So entsteht eine übersichtliche, erweiterbare Hauskommunikationslösung, die sich sowohl im Neubau als auch bei der Sanierung älterer Klingelanlagen als zukunftssichere Video-Gegensprechanlage für 4 Parteien einsetzen lässt.

Artikeldetails EV481 Monitor:

• Artikeltyp: Videotürsprechanlage-Inneneinheit
• Anschlussadern: 2 Drähte
• Schaltung: BUS, Stern, Baum und Freie Schaltung. Strukturierte Schaltungen können mit den Zusatzmodulen EV-BC4 Modul (Sternschaltung) , EV-SW4 Modul und dem EV-LAN Modul für vernetzte Schaltungen
• Aufzeichnung in Abwesenheit: Ja, 118 Fotos intern, mit Speicherkarte erweiterbar (max 128Gb, danach werden auch kurze Videos gespeichert)
• Bedienoberfläche: Touch-Screen
• Deutschsprachige Menüführung: Ja
• Display (Zoll): 10
• Display Maße (cm): 25,40
• Display Art: IPS TFT Display
• Display Auflösung: 1024x600 Pixel RGB: 16/9
• Überwachungsfunktion: Ja, mit Normalansicht, Quad Ansicht und PIP Ansicht, über die Kamera der Außenstelle, als auch über Onvif IP Kameras die sich im selben Netzwerk befinden
• Einstellmöglichkeiten: Kontrast, Helligkeit, Gesprächslautstärke, Klingelton, Weiterletung auf's Smartphone, IP Kameras ect.
• Inneneinheit max. Anzahl: 4 Monitore pro Klingeltaster möglich
• Inneneinheit Farbe: Weiss
• Inneneinheit Abmessungen (mm): 175 Hoch x 251 Breit x 22 Tief
• Inneneinheit Montage: Aufputz mit metallischer Halterung
• Integrierte Türöffnerfunktion: Ja, bis zu 2 Türöffner steuerbar
• Interkom Funktion: Ja
• Klingellautstärke Einstellbar: Ja
• Klingel-Melodie Anzahl: 20
• Sprechfunktion: Ja, Freisprechfunktion beidseitig
• Sonderfunktionen: Fernzugriff und Weiterleitung auf die Anlage über kostenlose App
• Zusatzanschlüsse Monitor für: Etagentaster und zusätzlicher Gong
• Erweiterbarkeit:Alle Teile aus der EV-Serie und Onvif IP Kameras die sich im selben Netzwerk befinden
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Inneneinheit Betriebsspannung: 20-28V DC
• Inneneinheit Stromversorgung: 26V vom mitgelieferten Trafo mit 2 Adern über die BUS Leitung
• Stromverbrauch: 1,5W im Standby, 4W in Betrieb

Artikeldetails EV622-S4 Außenstelle:

• Artikeltyp: Videotürsprechanlage -Ausseneinheit
• Anschlussadern: 2
• Türsprechanlage Montage: Aufputz mit Regenschutzdach
• Einstellmöglichkeiten Video Türsprechanlage: Türöffner, RFID Karten und Adressen
• Kamera Auflösung: 2 Megapixel mit Starlight Nachtsichtfunktion
• Video Türsprechanlage Kamerawinkel (Betrachtungswinkel in°): 170° Weitwinkel Fischaugenkamera
• Live Überwachung Klingelanlage: Ja
• Video Türsprechanlage Nachtsichtfunktion: Ja
• Beleuchtung inkl.: LED
• Klingelanlage Nachtsichtfunktion Reichweite (m): Bis 4m
• Namensschild beleuchtet: Ja, das Namenschild wird von innen eingelegt und beleuchtet
• Türöffnerfunktion: Ja, es kann ein Türöffner direkt intern über die Ausseneinheit angeschlosssen werden, Türöffner Lesitungsaufnahme darf jedoch nicht höher sein als 250mA, falls höher müssen sie ein externen 12V Gleichstrom Trafo nutzen und dann kann maximal 1A potentialfrei geschaltet werden.
• Potentialfreier Türöffnerkontakt: Ja, 12V DC mit max 1A
• Zusätzliche Möglichkeiten der Türöffnung: Mit RFID 125kHz Schlüsselanhänger für bis zu 320 Nutzer, die einfach an der Ausseneineheit angelernt und gelöscht werden können. Master-Add und Master-Delete Chip inklusive 5 Nutzer-Schlüsselanhänger im Lieferumfang enthalten.
• Türöffnunsgdauer einstellbar: Ja, von 1 - 99 Sekunden
• Freisprechfunktion: Ja
• Schutzfaktor IP: 54
• Einsatztemperatur (Grad Celsius): Von -10° bis +55°
• Zusatzanschlüsse Außenstation: Türöffner
• Erweiterbarkeit: EV-RL1 für den manipulationssicheren Anschluss des Türöffners im Schaltkasten, einen zweiten Türöffner oder eine Lichtsteuerung. Für jede Funktion wird ein seperates EV-RL1 Modul gebraucht, es können bis zu 3 Module pro Außenstelle genutzt werden.
• Video Türsprechanlagen Material Edelstahl
• Außensprechstellen Anzahl max.: Bis zu 8 Ausseneinheiten
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Ausseneinnheit Abmessungen(mm): 178 Hoch x 94 Breit x 38 Tief
• Stromversorgung Sprechanlage: Vom Trafo über die BUS Leitung
• Ausseneinheit Betriebsspannung (Volt): 20-28V DC
• Stromverbrauch: 2,3W im Standby, 3,4W in Betrieb

Artikeldetails PC9 Trafo:

• Maße: H 89 x B 70 x T 59mm
• Breite in Teilungseinheiten (TE): 4
• Spannung: 28V DC
• Leistung: 1,3A

Lieferumfang

• 4x EV481 10" Touchmonitor in Weiß mit Bild und Videospeicher
• 1x EV622-S4 Aufputz Außenstelle inkl. Regenschutzdach
• 1x PC9 24V Trafo
• 1x Bedienungsanleitung
• 1x Ordnungsgemäße Rechnung mit ausgewiesener MwSt.
