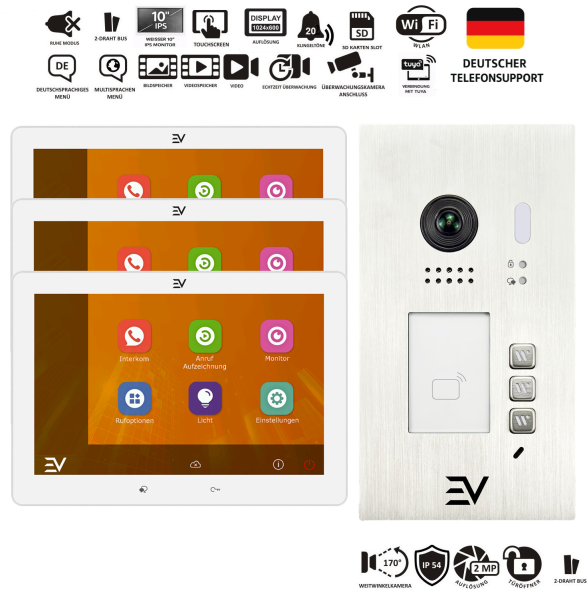

10" Unterputz 3-Familienhaus Video Türsprechanlage Weiß Set mit 3x 10 Zoll Monitor & RFID Edelstahl-Außenstation

Unterputz Video Türsprechanlage für 3-Familienhaus mit 10" Monitoren

Dieses Komplettset richtet sich an 3-Familienhäuser, die eine moderne, in die Wand integrierte Video Türsprechanlage suchen. Die flächenbündige Unterputz-Außenstation aus Edelstahl wird direkt in der Fassade eingelassen und mit drei weißen 10 Zoll Innenmonitoren kombiniert. Über das 2-Draht-BUS-System werden Bild, Ton und Versorgungsspannung über nur zwei Adern übertragen – ideal für Neubau und Sanierung, wenn Leitungswege begrenzt sind oder vorhandene Kabel weitergenutzt werden sollen. Jede Partei erhält dabei ihre eigene Wohnungsstation mit großem 10" Display.

Unterputz Edelstahl-Außenstation mit 3 Klingeln, RFID und 170° Starlight-Kamera

Die Außenstelle der EV622 Unterputz-Serie besitzt drei separat beleuchtete Klingeltaster und ein mehrzeiliges Namensschildfeld, das übersichtlich den drei Wohneinheiten zugeordnet ist. Die integrierte Starlight-Farbkamera mit 170° Fischaugen-Weitwinkel deckt den Eingangsbereich großflächig ab und liefert auch bei Dämmerung und Nacht dank Lichtempfindlichkeit und LED-Unterstützung ein klares Videobild. Der eingebaute RFID-Leser erlaubt die Vergabe von Transpondern für Bewohner, sodass die Tür bequem per Chip geöffnet werden kann. Ein potenzialfreier Türöffnerkontakt sorgt für die direkte Ansteuerung eines elektrischen Türöffners; optionale Relaismodule erweitern die Video Gegensprechanlage um zusätzliche Funktionen wie Garagentor- oder Lichtsteuerung.

Drei weiße 10" Innenmonitore mit Touchscreen, Bildspeicher & IP-Kamera-Unterstützung

Zu jeder Wohneinheit gehört ein eigener 10 Zoll EV481 Innenmonitor in Weiß, der zur Aufputz-Montage an der Wand angebracht wird und sich optisch dezent in Flur oder Wohnbereich einfügt. Das IPS-TFT-Display mit 10" Bildschirmdiagonale bietet eine sehr gute Darstellung der Video Türstation, gesteuert wird alles bequem per kapazitivem Touchscreen. Abhängig von der Konfiguration können Standbilder und kurze Videoclips von Besuchern auf einer microSD-Karte gesichert werden, damit jede Partei auch bei Abwesenheit nachvollziehen kann, wer an der Tür war. Funktionen wie Interkom zwischen den Monitoren, einstellbare Klingeltöne, Lautstärke, Kontrast und Helligkeit sowie die Möglichkeit, ONVIF-IP-Kameras einzubinden, machen die Videosprechanlage zu einem flexiblen Türkommunikationssystem für Mehrfamilienhäuser.

2-Draht-BUS Netz mit Hutschienentrafo – flexibel erweiterbare Mehrparteienanlage

Die 3-Familien Video Türsprechanlage basiert auf einem 2-Draht-BUS Netz, in dem Außenstation, alle Innenmonitore und ggf. Erweiterungsmodule sternförmig, in Baumstruktur oder als Mischform verbunden werden können. Leitungslängen von bis zu rund 200 Metern zwischen Außenstation und Wohnungsstationen sind realisierbar, sodass sich die Anlage auch für größere Gebäude eignet. Ein Hutschienentrafo (z. B. PC9 mit 28 V DC) übernimmt die zentrale Stromversorgung der Unterputz Außenstelle und aller 10" Innenmonitore und sorgt für einen stabilen Dauerbetrieb. Dank der modularen EV-Serie lässt sich die Video Klingelanlage bei Bedarf um zusätzliche Innenstationen oder Steuerfunktionen erweitern und ist damit bestens für zukunftssichere Türkommunikation im 3-Familien- oder Mehrfamilienhaus gerüstet.

Artikeldetails EV481 Monitor:

• Artikeltyp: Videotürsprechanlage-Inneneinheit
• Anschlussadern: 2 Drähte
• Schaltung: BUS, Stern, Baum und Freie Schaltung. Strukturierte Schaltungen können mit den Zusatzmodulen EV-BC4 Modul (Sternschaltung) , EV-SW4 Modul und dem EV-LAN Modul für vernetzte Schaltungen
• Aufzeichnung in Abwesenheit: Ja, 118 Fotos intern, mit Speicherkarte erweiterbar (max 128Gb, danach werden auch kurze Videos gespeichert)
• Bedienoberfläche: Touch-Screen
• Deutschsprachige Menüführung: Ja
• Display (Zoll): 10
• Display Maße (cm): 25,40
• Display Art: IPS TFT Display
• Display Auflösung: 1024x600 Pixel RGB: 16/9
• Überwachungsfunktion: Ja, mit Normalansicht, Quad Ansicht und PIP Ansicht, über die Kamera der Außenstelle, als auch über Onvif IP Kameras die sich im selben Netzwerk befinden
• Einstellmöglichkeiten: Kontrast, Helligkeit, Gesprächslautstärke, Klingelton, Weiterletung auf's Smartphone, IP Kameras ect.
• Inneneinheit max. Anzahl: 4 Monitore pro Klingeltaster möglich
• Inneneinheit Farbe: Weiss
• Inneneinheit Abmessungen (mm): 175 Hoch x 251 Breit x 22 Tief
• Inneneinheit Montage: Aufputz mit metallischer Halterung
• Integrierte Türöffnerfunktion: Ja, bis zu 2 Türöffner steuerbar
• Interkom Funktion: Ja
• Klingellautstärke Einstellbar: Ja
• Klingel-Melodie Anzahl: 20
• Sprechfunktion: Ja, Freisprechfunktion beidseitig
• Sonderfunktionen: Fernzugriff und Weiterleitung auf die Anlage über kostenlose App
• Zusatzanschlüsse Monitor für: Etagentaster und zusätzlicher Gong
• Erweiterbarkeit:Alle Teile aus der EV-Serie und Onvif IP Kameras die sich im selben Netzwerk befinden
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Inneneinheit Betriebsspannung: 20-28V DC
• Inneneinheit Stromversorgung: 26V vom mitgelieferten Trafo mit 2 Adern über die BUS Leitung
• Stromverbrauch: 1,5W im Standby, 4W in Betrieb

Artikeldetails EV622F-S3 Außenstelle:

• Artikeltyp: Videotürsprechanlage -Ausseneinheit
• Anschlussadern: 2
• Türsprechanlage Montage: Unterputz mit Unterputzkasten
• Einstellmöglichkeiten Video Türsprechanlage: Türöffner, RFID Karten und Adressen
• Kamera Auflösung: 2 Megapixel mit Starlight Nachtsichtfunktion
• Video Türsprechanlage Kamerawinkel (Betrachtungswinkel in°): 170° Weitwinkel Fischaugenkamera
• Live Überwachung Klingelanlage: Ja
• Video Türsprechanlage Nachtsichtfunktion: Ja
• Beleuchtung inkl.: LED
• Klingelanlage Nachtsichtfunktion Reichweite (m): Bis 4m
• Namensschild beleuchtet: Ja, das Namenschild wird von innen eingelegt und beleuchtet
• Türöffnerfunktion: Ja, es kann ein Türöffner direkt intern über die Ausseneinheit angeschlosssen werden, Türöffner Lesitungsaufnahme darf jedoch nicht höher sein als 250mA, falls höher müssen sie ein externen 12V Gleichstrom Trafo nutzen und dann kann maximal 1A potentialfrei geschaltet werden.
• Potentialfreier Türöffnerkontakt: Ja, 12V DC mit max 1A
• Zusätzliche Möglichkeiten der Türöffnung: Mit RFID 125kHz Schlüsselanhänger für bis zu 320 Nutzer, die einfach an der Ausseneineheit angelernt und gelöscht werden können. Master-Add und Master-Delete Chip inklusive 5 Nutzer-Schlüsselanhänger im Lieferumfang enthalten.
• Türöffnunsgdauer einstellbar: Ja, von 1 - 99 Sekunden
• Freisprechfunktion: Ja
• Schutzfaktor IP: 54
• Einsatztemperatur (Grad Celsius): Von -10° bis +55°
• Zusatzanschlüsse Außenstation: Türöffner
• Erweiterbarkeit: EV-RL1 für den manipulationssicheren Anschluss des Türöffners im Schaltkasten, einen zweiten Türöffner oder eine Lichtsteuerung. Für jede Funktion wird ein seperates EV-RL1 Modul gebraucht, es können bis zu 3 Module pro Außenstelle genutzt werden.
• Video Türsprechanlagen Material Edelstahl
• Außensprechstellen Anzahl max.: Bis zu 8 Außeneinheiten
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Außeneinheit Abmessungen(mm): 220 Hoch x 120 Breit x 57 Tief
• Stromversorgung Sprechanlage: Vom Trafo über die BUS Leitung
• Außeneinheit Betriebsspannung (Volt): 20-28V DC
• Stromverbrauch: 2,3W im Standby, 3,4W in Betrieb

Artikeldetails PC9 Trafo:

• Maße: H 89 x B 70 x T 59mm
• Breite in Teilungseinheiten (TE): 4
• Spannung: 28V DC
• Leistung: 1,3A

Lieferumfang

• 3x EV481 10" Touchmonitor in Weiß mit Bild und Videospeicher
• 1x EV622F-S3 Unterputz Außenstelle inkl. Unterputzkasten
• 1x PC9 24V Trafo
• 1x Bedienungsanleitung
• 1x Ordnungsgemäße Rechnung mit ausgewiesener MwSt.
