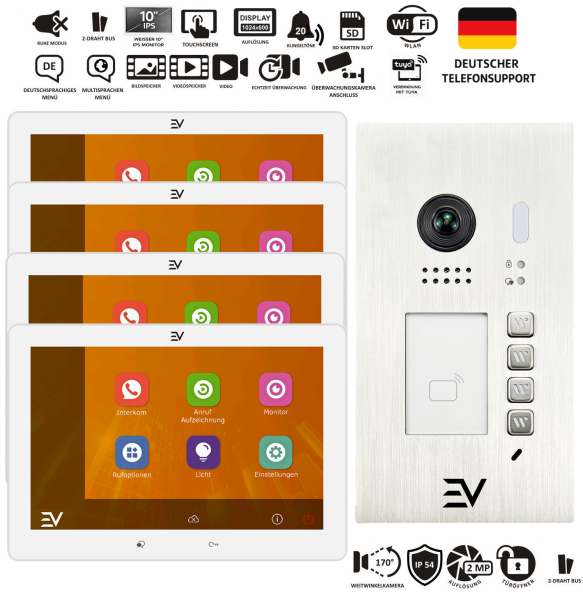

4-Familienhaus Video Türsprechanlage 10" Weiß Unterputz EV622F-Serie mit 4x EV481 Monitor & RFID 2-Draht-BUS

Video Türsprechanlage 4-Familienhaus 10" Weiß Unterputz – Komplettlösung für Mehrparteienhäuser

Dieses Set basiert auf der EV622F Video Türsprechanlage mit 10 Zoll Monitoren in Weiß und ist speziell als komfortable Lösung für das 4-Familienhaus konzipiert. Die flächenbündige Unterputz-Außenstation aus Edelstahl wird mit einem Unterputzkasten in die Fassade eingelassen und fügt sich so harmonisch in moderne Eingangsbereiche ein. Vier weiße 10" Innenmonitore EV481 dienen als Wohnungsstationen für jede Partei und übernehmen die komplette Türkommunikation inklusive Live-Bildanzeige, Sprechen und Türöffnung – die 2-Draht-BUS-Technik sorgt dabei für eine einfache, übersichtliche Verkabelung über nur zwei Adern.

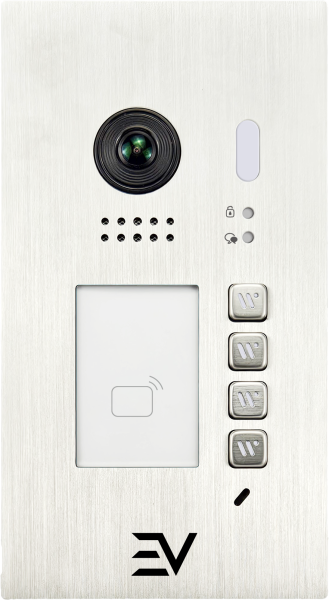

Unterputz Edelstahl-Außenstation EV622F-Serie mit 4 Klingeln, RFID & 170° Starlight-Kamera

Die Außenstelle der EV622F-Serie ist für Mehrfamilienhäuser ausgelegt und bietet vier separat beleuchtete Klingeltasten mit Namensfeldern für die klar erkennbare Zuordnung zu den Wohneinheiten. Im Zentrum sitzt eine 2-Megapixel-Starlight-Kamera mit 170° Fischaugen-Weitwinkel, die den Eingangsbereich nahezu lückenlos überwacht – selbst bei Dämmerung unterstützt die integrierte Nachtsichtfunktion mit LED-Ausleuchtung eine gute Erkennbarkeit der Besucher. Ein RFID-Leser erlaubt die Nutzung von Transpondern und Karten für kontaktlosen Zutritt, sodass Bewohner die Haustür bequem per RFID-Schlüsselanhänger öffnen können. Ein Türöffner wird direkt an der Außenstation angeschlossen, zusätzliche EV-Module ermöglichen erweiterte Funktionen wie ein zweiter Türöffner oder Lichtsteuerung.

Vier 10" EV481 Innenmonitore in Weiß – großzügige Anzeige & komfortable Bedienung

Jede der vier Wohneinheiten erhält einen eigenen 10 Zoll EV481 Innenmonitor in Weiß, der zur Aufputzmontage an der Wand vorgesehen ist und mit seiner flachen Bauform und Glasfront einen hochwertigen Eindruck hinterlässt. Das große IPS-Display sorgt für eine klare Darstellung des Kamerabildes, die Bedienung erfolgt über einen kapazitiven Touchscreen mit übersichtlicher Menüführung. Je nach Ausbaustufe können Bilder oder Videos von Klingelereignissen auf einem passenden Speichermodul gesichert werden, sodass verpasste Besucher später eingesehen werden können. Neben Gesprächsannahme und Türöffnung stehen Funktionen wie Interkom zwischen Wohnungsstationen, einstellbare Klingelmelodien und Lautstärken sowie die Integration zusätzlicher Kameras zur Verfügung – ideal für ein sicheres und komfortables 4-Familienhaus.

2-Draht-BUS System & Hutschienentrafo – flexible Installation für das 4-Familienhaus

Die komplette 4-Familien-Videoanlage arbeitet mit einem 2-Draht-BUS, über den sowohl die Stromversorgung als auch die Signalübertragung zwischen Außenstation, Innenmonitoren und Netzteil erfolgt. Dadurch lassen sich unterschiedliche Verkabelungstopologien wie Baum-, Stern- oder Mischverkabelung umsetzen und auch längere Leitungslängen im Mehrfamilienhaus realisieren. Ein geeigneter Hutschienentrafo, beispielsweise der PC9 mit integriertem BUS-Verteiler, wird im Elektroverteiler montiert und versorgt Außenstation und die vier 10" Monitore zuverlässig mit 28 V DC. Dank der modularen EV-Serie kann die Anlage um Zusatzmodule und weitere Komponenten ergänzt werden und bietet so eine zukunftssichere, skalierbare Video Türsprechanlage für 4-Parteien-Häuser.

Artikeldetails EV481 Monitor:

• Artikeltyp: Videotürsprechanlage-Inneneinheit
• Anschlussadern: 2 Drähte
• Schaltung: BUS, Stern, Baum und Freie Schaltung. Strukturierte Schaltungen können mit den Zusatzmodulen EV-BC4 Modul (Sternschaltung) , EV-SW4 Modul und dem EV-LAN Modul für vernetzte Schaltungen
• Aufzeichnung in Abwesenheit: Ja, 118 Fotos intern, mit Speicherkarte erweiterbar (max 128Gb, danach werden auch kurze Videos gespeichert)
• Bedienoberfläche: Touch-Screen
• Deutschsprachige Menüführung: Ja
• Display (Zoll): 10
• Display Maße (cm): 25,40
• Display Art: IPS TFT Display
• Display Auflösung: 1024x600 Pixel RGB: 16/9
• Überwachungsfunktion: Ja, mit Normalansicht, Quad Ansicht und PIP Ansicht, über die Kamera der Außenstelle, als auch über Onvif IP Kameras die sich im selben Netzwerk befinden
• Einstellmöglichkeiten: Kontrast, Helligkeit, Gesprächslautstärke, Klingelton, Weiterletung auf's Smartphone, IP Kameras ect.
• Inneneinheit max. Anzahl: 4 Monitore pro Klingeltaster möglich
• Inneneinheit Farbe: Weiss
• Inneneinheit Abmessungen (mm): 175 Hoch x 251 Breit x 22 Tief
• Inneneinheit Montage: Aufputz mit metallischer Halterung
• Integrierte Türöffnerfunktion: Ja, bis zu 2 Türöffner steuerbar
• Interkom Funktion: Ja
• Klingellautstärke Einstellbar: Ja
• Klingel-Melodie Anzahl: 20
• Sprechfunktion: Ja, Freisprechfunktion beidseitig
• Sonderfunktionen: Fernzugriff und Weiterleitung auf die Anlage über kostenlose App
• Zusatzanschlüsse Monitor für: Etagentaster und zusätzlicher Gong
• Erweiterbarkeit:Alle Teile aus der EV-Serie und Onvif IP Kameras die sich im selben Netzwerk befinden
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Inneneinheit Betriebsspannung: 20-28V DC
• Inneneinheit Stromversorgung: 26V vom mitgelieferten Trafo mit 2 Adern über die BUS Leitung
• Stromverbrauch: 1,5W im Standby, 4W in Betrieb

Artikeldetails EV622F-S4 Außenstelle:

• Artikeltyp: Videotürsprechanlage -Ausseneinheit
• Anschlussadern: 2
• Türsprechanlage Montage: Unterputz mit Unterputzkasten
• Einstellmöglichkeiten Video Türsprechanlage: Türöffner, RFID Karten und Adressen
• Kamera Auflösung: 2 Megapixel mit Starlight Nachtsichtfunktion
• Video Türsprechanlage Kamerawinkel (Betrachtungswinkel in°): 170° Weitwinkel Fischaugenkamera
• Live Überwachung Klingelanlage: Ja
• Video Türsprechanlage Nachtsichtfunktion: Ja
• Beleuchtung inkl.: LED
• Klingelanlage Nachtsichtfunktion Reichweite (m): Bis 4m
• Namensschild beleuchtet: Ja, das Namenschild wird von innen eingelegt und beleuchtet
• Türöffnerfunktion: Ja, es kann ein Türöffner direkt intern über die Ausseneinheit angeschlosssen werden, Türöffner Lesitungsaufnahme darf jedoch nicht höher sein als 250mA, falls höher müssen sie ein externen 12V Gleichstrom Trafo nutzen und dann kann maximal 1A potentialfrei geschaltet werden.
• Potentialfreier Türöffnerkontakt: Ja, 12V DC mit max 1A
• Zusätzliche Möglichkeiten der Türöffnung: Mit RFID 125kHz Schlüsselanhänger für bis zu 320 Nutzer, die einfach an der Ausseneineheit angelernt und gelöscht werden können. Master-Add und Master-Delete Chip inklusive 5 Nutzer-Schlüsselanhänger im Lieferumfang enthalten.
• Türöffnunsgdauer einstellbar: Ja, von 1 - 99 Sekunden
• Freisprechfunktion: Ja
• Schutzfaktor IP: 54
• Einsatztemperatur (Grad Celsius): Von -10° bis +55°
• Zusatzanschlüsse Außenstation: Türöffner
• Erweiterbarkeit: EV-RL1 für den manipulationssicheren Anschluss des Türöffners im Schaltkasten, einen zweiten Türöffner oder eine Lichtsteuerung. Für jede Funktion wird ein seperates EV-RL1 Modul gebraucht, es können bis zu 3 Module pro Außenstelle genutzt werden.
• Video Türsprechanlagen Material Edelstahl
• Außensprechstellen Anzahl max.: Bis zu 8 Außeneinheiten
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Außeneinheit Abmessungen(mm): 220 Hoch x 120 Breit x 57 Tief
• Stromversorgung Sprechanlage: Vom Trafo über die BUS Leitung
• Außeneinheit Betriebsspannung (Volt): 20-28V DC
• Stromverbrauch: 2,3W im Standby, 3,4W in Betrieb

Artikeldetails PC9 Trafo:

• Maße: H 89 x B 70 x T 59mm
• Breite in Teilungseinheiten (TE): 4
• Spannung: 28V DC
• Leistung: 1,3A

Lieferumfang

• 4x EV481 10" Touchmonitor in Weiß mit Bild und Videospeicher
• 1x EV622F-S4 Unterputz Außenstelle inkl. Unterputzkasten
• 1x PC9 24V Trafo
• 1x Bedienungsanleitung
• 1x Ordnungsgemäße Rechnung mit ausgewiesener MwSt.
