EV-7G-WS Video Türsprechanlage 4-Familienhaus 7" in Weiß mit Aufputz EV622 Außenstelle Starlight Kamera RFID Edelstahl

EV-7G-WS Video-Türsprechanlage für 4-Familienhäuser – Komplettlösung mit  Aufputz -Außenstation, Touchmonitoren & RFID-Zugang

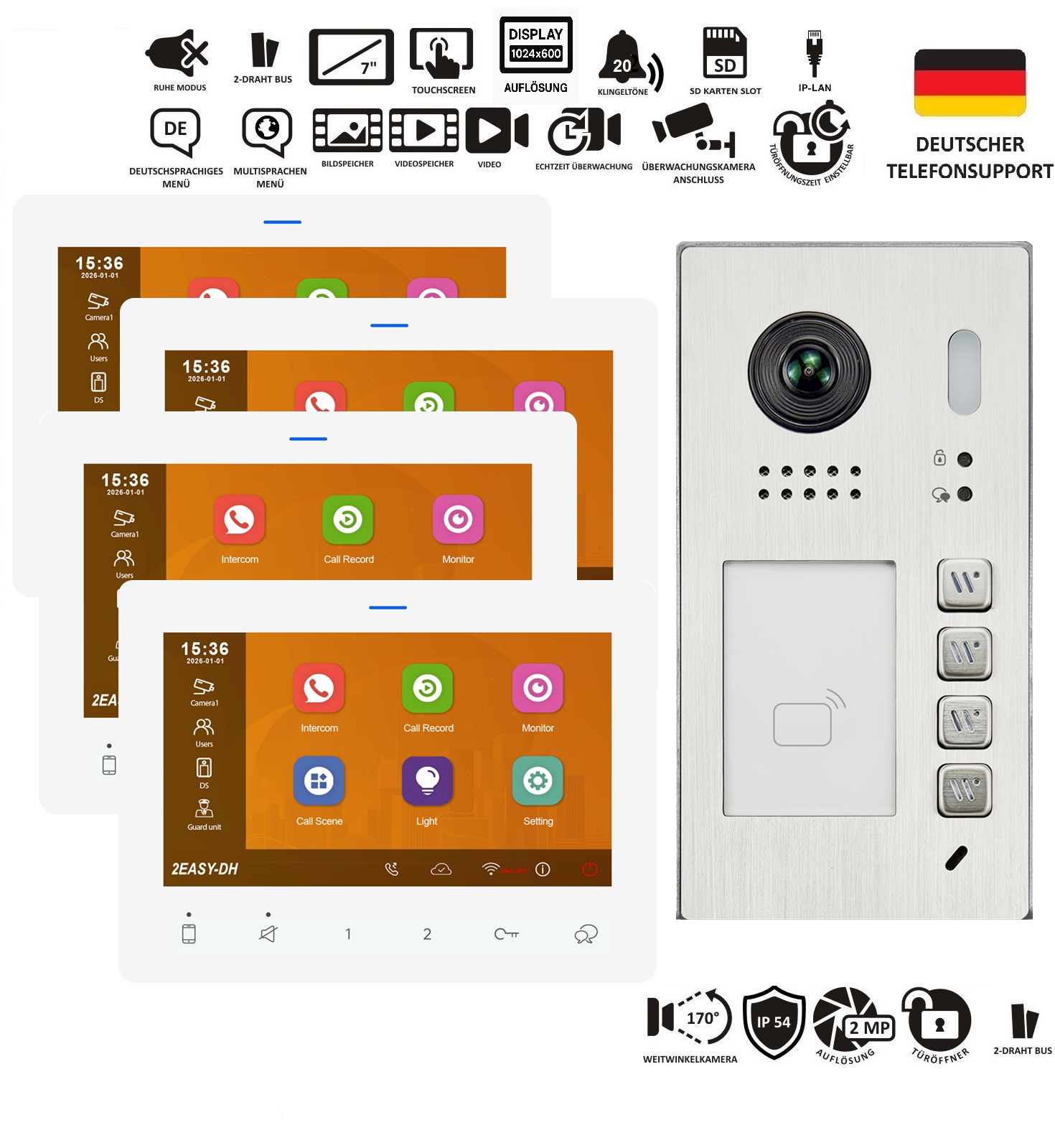

Diese moderne Video-Türsprechanlage bietet eine durchdachte Komplettlösung für 4-Familienhäuser – mit elegantem Design, leistungsstarker Technik und flexibler Bedienung. Das Set besteht aus der robusten EV622-S4 Außenstation, vier 7-Zoll-Touchmonitoren EV-7G-WS in Weiß sowie dem passenden PC9 Hutschienen-Trafo zur zentralen Stromversorgung.

Außenstation mit Kamera, Weitwinkel & RFID-Zugang

Die EV622-S4 Außenstation ist mit einer hochwertigen 2-Megapixel-Starlight-Kamera ausgestattet und bietet mit ihrem 170° Fischaugenobjektiv eine breite Sicht auf den Eingangsbereich – ideal für die lückenlose Erfassung von Besuchern bei Tag und Nacht. Drei beleuchtete Klingeltasten machen sie perfekt für den Einsatz in Mehrfamilienhäusern. Der integrierte RFID-Zugang erlaubt bis zu 320 autorisierten Nutzern den schlüssellosen Zutritt per Chip oder Anhänger – ideal für Familienmitglieder, Mieter oder Dienstleister.

Komfortable Bedienung über 7-Zoll-Touchmonitore

Die Innenmonitore der Serie EV-7G-WS punkten mit einem flachen Design, intuitiver Touchbedienung und klarer Bilddarstellung . Dank integriertem WLAN lassen sich Türklingelrufe direkt auf ein Smartphone weiterleiten – inklusive Live-Ansicht, Kommunikation und Türöffnung aus der Ferne. Bis zu vier Monitore lassen sich pro System einbinden – ideal für Wohnzimmer, Küche, Büro oder Etagenflure.

App-Steuerung & IP-Kamera-Integration

Die Innenstationen unterstützen ONVIF-kompatible IP-Kameras und ermöglichen eine PIP-Darstellung (Bild-in-Bild) von zwei Kamerabildern gleichzeitig. Ob Hauseingang, Garten oder Garage – Sie behalten jederzeit den Überblick. Die Verbindung zur kostenlosen App ermöglicht mobile Benachrichtigung und Steuerung – auch im Urlaub oder unterwegs.

Zentrale Stromversorgung mit PC9 Trafo

Der mitgelieferte PC9 Hutschienen-Trafo sorgt über das 2-Draht-BUS-System für eine zuverlässige Energieversorgung aller Komponenten. Mit einer Reichweite von bis zu 200 Metern eignet sich die Anlage auch für größere Gebäude mit mehreren Etagen.

Sicherheit, Komfort und elegantes Design – perfekt für jedes moderne 4-Familienhaus.

Artikeldetails EV-7G-WS Monitor:

• Artikeltyp: Videotürsprechanlage-Inneneinheit
• Anschlussadern: 2 Drähte

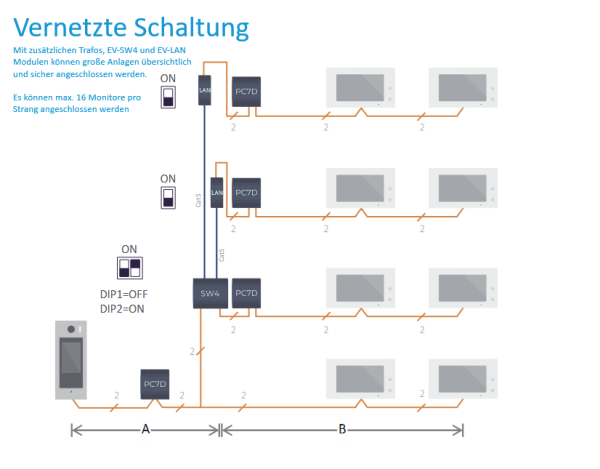

• Schaltung: BUS, Stern, Baum und Freie Schaltung. Strukturierte Schaltungen können mit den Zusatzmodulen EV-BC4 Modul (Sternschaltung) , EV-SW4 Modul und dem EV-LAN Modul für vernetzte Schaltungen
• Aufzeichnung in Abwesenheit: Ja, 118 Fotos intern, mit Speicherkarte erweiterbar (max 128Gb, danach werden auch kurze Videos gespeichert)
• Bedienoberfläche: Touch-Screen
• Deutschsprachige Menüführung: Ja
• Display (Zoll): 7
• Display Maße (cm): 17,78
• Display Art: IPS TFT Display
• Display Auflösung: 1024x600 Pixel RGB: 16/9
• Überwachungsfunktion: Ja, mit Normalansicht, Quad Ansicht und PIP Ansicht, über die Kamera der Außenstelle, als auch über Onvif IP Kameras die sich im selben Netzwerk befinden
• Einstellmöglichkeiten: Kontrast, Helligkeit, Gesprächslautstärke, Klingelton, Weiterletung auf's Smartphone, IP Kameras ect.
• Inneneinheit max. Anzahl: 4 Monitore pro Klingeltaster möglich
• Inneneinheit Farbe: Weiss
• Inneneinheit Abmessungen (mm): 161 Hoch x 174 Breit x 22 Tief
• Inneneinheit Montage: Aufputz mit metallischer Halterung
• Integrierte Türöffnerfunktion: Ja, bis zu 2 Türöffner steuerbar
• Interkom Funktion: Ja
• Klingellautstärke Einstellbar: Ja
• Klingel-Melodie Anzahl: 22
• Sprechfunktion: Ja, Freisprechfunktion beidseitig
• Sonderfunktionen: Fernzugriff und Weiterleitung auf die Anlage über kostenlose App
• Zusatzanschlüsse Monitor für: Etagentaster, zusätzlicher kabelgebundener Gong
• Erweiterbarkeit: Alle Teile aus der EV-Serie und Onvif IP Kameras die sich im selben Netzwerk befinden
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Inneneinheit Betriebsspannung: 20-28V DC
• Inneneinheit Stromversorgung: 26V vom mitgelieferten Trafo mit 2 Adern über die BUS Leitung
• Stromverbrauch: 1,5W im Standby, 4W in Betrieb

Artikeldetails EV622-S4 Außenstelle:

• Artikeltyp: Videotürsprechanlage -Ausseneinheit
• Anschlussadern: 2
• Türsprechanlage Montage:  Aufputz
• Einstellmöglichkeiten Video Türsprechanlage: Türöffner, RFID Karten und Adressen
• Kamera Auflösung: 2 Megapixel mit Starlight Nachtsichtfunktion
• Video Türsprechanlage Kamerawinkel (Betrachtungswinkel in°): 170° Weitwinkel Fischaugenkamera
• Live Überwachung Klingelanlage: Ja
• Video Türsprechanlage Nachtsichtfunktion: Ja
• Beleuchtung inkl.: LED
• Klingelanlage Nachtsichtfunktion Reichweite (m): Bis 4m
• Namensschild beleuchtet: Ja, das Namenschild wird von innen eingelegt und beleuchtet
• Türöffnerfunktion: Ja, es kann ein Türöffner direkt intern über die Ausseneinheit angeschlosssen werden, Türöffner Lesitungsaufnahme darf jedoch nicht höher sein als 250mA, falls höher müssen sie ein externen 12V Gleichstrom Trafo nutzen und dann kann maximal 1A potentialfrei geschaltet werden.
• Potentialfreier Türöffnerkontakt: Ja, 12V DC mit max 1A
• Zusätzliche Möglichkeiten der Türöffnung: Mit RFID 125kHz Schlüsselanhänger für bis zu 320 Nutzer, die einfach an der Ausseneineheit angelernt und gelöscht werden können. Master-Add und Master-Delete Chip inklusive 5 Nutzer-Schlüsselanhänger im Lieferumfang enthalten.
• Türöffnunsgdauer einstellbar: Ja, von 1 - 99 Sekunden
• Freisprechfunktion: Ja
• Schutzfaktor IP: 54
• Einsatztemperatur (Grad Celsius): Von -10° bis +55°
• Zusatzanschlüsse Außenstation: Türöffner
• Erweiterbarkeit: EV-RL1 für den manipulationssicheren Anschluss des Türöffners im Schaltkasten, einen zweiten Türöffner oder eine Lichtsteuerung. Für jede Funktion wird ein seperates EV-RL1 Modul gebraucht, es können bis zu 3 Module pro Außenstelle genutzt werden.
• Video Türsprechanlagen Material Edelstahl
• Außensprechstellen Anzahl max.: Bis zu 8 Ausseneinheiten
• Signalübertragung Max. Reichweite (m): Bis zu 200 Meter von Monitor bis Außenstation
• Ausseneinnheit Abmessungen(mm):  178 Hoch x 94 Breit x 38 Tief
• Stromversorgung Sprechanlage: Vom Trafo über die BUS Leitung
• Ausseneinheit Betriebsspannung (Volt): 20-28V DC
• Stromverbrauch: 2,3W im Standby, 3,4W in Betrieb

Artikeldetails PC9 Trafo:

• Maße: H 89 x B 70 x T 59mm
• Breite in Teilungseinheiten (TE): 4
• Spannung: 28V DC
• Leistung: 1,3A

Lieferumfang

• 4x EV-7G-WS 7" Monitor in Weiß
• 1x EV622-S4 Aufputz Außenstelle mit Regenschutzdach
• 1x PC9 24V Trafo
• 1x Bedienungsanleitung
• 1x Ordnungsgemässe Rechnung mit ausgewiesener Mwst.

Installation

Ganz einfache Verdrahtung mit nur 2 Drähten ohne Polarisierung. Der erforderliche Mindestquerschnitt ist 0,75mm2 pro Draht. Je nach Entfernung und Anzahl der Monitore wird ein Kabelquerschnitt von bis zu 1,5mm2 benötigt. Wenn die Drähte dünner sind, wie z.B bei CAT5, verwenden Sie bitte 2 doppelte oder sogar 3-fache Leitungspaare pro Bus-Linie. Verwenden Sie möglichst immer verdrillte Kabel (twisted, z.B JY(ST)Y 4x2x0,8, Telefonkabel, Brandmeldekabel, BUS Kabel) Falls normales Klingelkabel oder ähnliches an Ihrem Standort bereits verlegt ist, dann dies auch verwendet werden, jedoch halbiert sich dann die mögliche maximale Installationslänge von max. 200 Meter auf max.100 Meter .
